AVPro Edge AC-EX70-444-KIT HDMI Extender

AC-EX70-444-KIT

Yeni ürün

Ultra İnce 70m (100m HD) 4K60 4:4:4, HDR HDBaseT Genişletici

  • HDMI 2.0(a/b)
  • Bir LAN ağını genişletmek için 2 x 10/100 Ethernet bağlantı noktası (Tx ve Rx üzerinde)
  • 18Gbps Bant Genişliği Desteği (BİT Kullanarak)
  • Ultra İnce (0,47 inç/12 mm)
  • 4K60'a kadar 4:4:4 Desteği
  • Tam HDR Desteği (HDR 10 ve 12 Bit)
  • HDR, HDR10+ ve HLG Desteği
  • Dolby Görüş Desteği

Daha fazla bilgi

Teklif sepetiniz boş

Teknik Özellikler

Markalar AVProEdge
Kategori HDMI Extender

Ürün Açıklaması

AC-EX70-444-KIT

Ultra İnce 70m (100m HD) 4K60 4:4:4, HDR HDBaseT Genişletici
  • HDMI 2.0(a/b)
  • Bir LAN ağını genişletmek için 2 x 10/100 Ethernet bağlantı noktası (Tx ve Rx üzerinde)
  • 18Gbps Bant Genişliği Desteği (BİT Kullanarak)
  • Ultra İnce (0,47 inç/12 mm)
  • 4K60'a kadar 4:4:4 Desteği
  • Tam HDR Desteği (HDR 10 ve 12 Bit)
  • HDR, HDR10+ ve HLG Desteği
  • Dolby Görüş Desteği
  • 4K --> Karışık sistemler için 1080P Aşağı ölçekleme
  • EDID Yönetimi ve EDID öykünmesi
AC-EX70-444-KIT, tek CAT (6a önerilir) UTP/STP üzerinden devrim niteliğinde 4K60 4:4:4, HDR ve 18Gbps destekli HDBaseT genişleticidir .

AVPro Edge, bakır üzerinden ilk 18Gbps genişleticisini sunar. ICT (Görünmez Sıkıştırma Teknolojisi) kullanarak imkansız olduğu düşünülen şeyi başardık. 18 Gbps'ye kadar tüm sinyalleri destekleyen, neredeyse kayıpsız, yüksek bant genişliğine sahip 4K HDR sinyali sunabiliyoruz. Derin Renk ve HDR Meta Verileri bozulmadan kalır ve aktarımı bantlama gibi yapaylıklardan arındırır. Diğer benzer cihazlar, çok görünür bantlanma ve renk kayması olan, ortalamanın altında bir görüntü sunacaktır.

AC-EX70-444-KIT kullanmanın temel faydaları:

Görünmez Sıkıştırma Teknolojisi : ICT, HDMI genişletme teknolojisinde bir devrimdir . Bu tescilli teknoloji, yüksek bant genişliğine sahip HDMI sinyallerini bir CAT Kablo "borusuna" sığacak şekilde daha yönetilebilir bir boyuta sıkıştırabilir . ICT algoritması , 4:4:4, 4:2:2 ve 4:2:0 dahil olmak üzere tüm HDR çeşitlerini ve ayrıca 18Gbps ve 4K 60Hz 4:4:4'e kadar olan sinyalleri yönetebilir. Mimari BİT o olmasını sağlar compati ble tüm kroma ile subsamp ling 12 Bit kadar tipleri, renk alanlarda ve HDMI Deep Color.   Teknolojimiz benzersiz çünkü gerçekten görünmez. Bu sadece insan gözüne görünmez, öyle görünmez için HDMI testi dişli ve diğer lavabo aygıtlar ne gelir gider budur. ICT'yi özel yapan şey, HDR Meta Verilerini ve renk bilgilerini ve derinliğini tam, orijinal bütünlüğü içinde korumamızdır. Diğer sıkıştırma teknolojileri, yerden tasarruf etmek için bunları feda eder ve görüntüde çok görünür şeritlenme, renk kayması ve hareket kusurlarına neden olur .  Bu teknoloji tarafından desteklenmektedir Extens ive tarafından tarafında test

ICT'nin doğrudan bağlantılı kaynaklara karşı yan karşılaştırmaları. Kurulum, iki özdeş ekran ve tek bir kaynaktır. Kaynak bölünür ve biri ICT kullanılarak, diğeri 18 Gbps kabloyla her iki ekrana gönderilir. Film HDR'de gösterilir ve hangisinin sıkıştırıldığını belirlemek için değerlendiriciler getirilir. Sonuçlar o görünmez, kesin vardır. En eğitimli göze bile. 4K 60 4:4:4 ve HDR Sinyallerini

Genişletin :Üretilen HDMI kablosunun uzunluğu yapıldıktan sonra değişmez ve yaklaşık 25FT'den sonra güvenilmezdir. Ek olarak, HDMI konektörleri, son derece yüksek frekansları ve yüksek yoğunluğu nedeniyle yalnızca özel fabrika ortamında sonlandırılabilir. Bu, kurulumcuların veya kullanıcıların kabloları DIY temelinde yeniden oluşturmasına veya yapmasına izin vermez. CAT-6A kabloları yaygın olarak bulunur ve kurulumcu veya son kullanıcı tarafından kolayca yeniden kullanılabilir.   Ek olarak, CAT kablosunun kullanılması, kullanıcının teknoloji değiştikçe bileşenleri değiştirmesine olanak tanır. AC-EX70-444-KIT kullanıldığında , HD 1080P için iletim mesafesi 1000 metreye (330') kadardır ve UHD , 4K çözünürlük mesafesi etkileyici bir 70 metreye (230') ulaşır . Aşağı Ölçekleme :

AC-EX70-444-KIT, vericide yerleşik bir ölçeklendirme devresine sahiptir. Ölçekleyici 4K'yı (ve HDR'yi) --> 1080P'yi ölçekleyebilir. Bunun için yaygın bir uygulama, 4K dağıtımınız ve daha eski bir veya iki ekranınız olduğu zamandır. Genişleticiyi, tüm sistemi küçültmek zorunda kalmadan ihtiyaç duyduğunuz yerde küçültmek için kullanabilirsiniz. AC-EX70-444-KIT, ağır işlerin üstesinden gelir ve ek kutu ekleme ihtiyacını ortadan kaldırır.   Bu, AC-MX1616-AUHD gibi 18G matris gerektiren projeler için genişletme için ideal bir seçimdir . Toplam EDID Yönetimi : AC-EX70-444-KIT sağlam EDID kontrolü vardır. EDID

yönetim, giriş cihazını yönetmenize ve belirli video çözünürlükleri ve/veya ses kodekleri talep etmenize olanak tanır. aşağıdaki EDID seçenekleri mevcuttur:
  • EDID Baypas
  • 1080P 2CH Ses
  • 1080P 8CH Ses
  • 4K60 4:2:0 2 Kanal Ses
  • 4K60 4:2:0 8CH Ses
  • 4K60 4:4:4 HDR 2CH Ses
  • 4K60 4:4:4 HDR 8CH Ses
  • KULLANICI EDID – EDID Kopyası
EDID Kopyalama İşlevi, istediğiniz herhangi bir ekran veya projektörden kopyalamanıza ve kaydetmenize olanak tanır. Yerleşik Sorun Giderme:   Bu birim, harici sorunları (kaynak , tekrarlayıcı, ekranlar, vb.) belirlemek için 1080P veya 4K test deseni oluşturmanıza olanak tanır . Artık kablolama doğru olduğundan emin olun ve altına alabilirsiniz sorunların hızla gerektiğini , çıktıkları endişe verici zorunda kalmadan kaynak veya lavabo düzgün çalışıp çalışmadığını. Toplam sistem altyapısı bütünlüğünü doğrulayabilmeniz için Tx veya Rx'ten bir test deseni oluşturabilirsiniz . C kademesi : AC-EX70-444-KIT

HDMI sinyal eşitleme ve amplifikasyon özelliklerine sahiptir. Bu , son derece uzun mesafe iletimi için AC-EX70-444-KIT uzatıcıların "papatya zinciri"ne izin verir . Eşsiz çift yönlü gücümüzle, Rx ve Tx'in bir papatya zincirinde buluştuğu bir güç kaynağına gerek yoktur , sadece ilk Tx'e ve ikinci Rx'e güç verin ve güç uzaktan uzaktan sağlanacaktır . IR & RS232 Yönetimi : IR & RS-232 çift yönlüdür ve kaynakları lavabolardan kontrol edebilir veya bunun tersi de mümkündür. Gelen reklam d ition Eğer p I-PASS portunu kullanabilirsiniz IR doğrudan limanlara yayıcı Kontrol Sistemi lug

(I-PASS) temiz ve güvenilir IR için vericinin (via mono 3,5 mm kablo) bağlantı noktası eşsiz VPC (Voltaj Koruması Devre), geçmesine sen wea olmadan bunu sağlayan r ve gözyaşı içindeki elektronik.

Uzun Menzilli Mod:  Çok uzun mesafeler için Uzun Menzilli Modu etkinleştirin. Bu modda genişletici, 150M (500ft) için 1080P 8-BIT'e kadar iletebilir. Not -Bu modda ünite 4K'yı desteklemeyecektir. Uzun Menzilli Modu Etkinleştirme/Devre Dışı Bırakma ile ilgili sayfanın alt kısmındaki kılavuza bakın.

4K GENİŞLETİCİ UYGULAMALARI

  • Noktadan noktaya HDMI uzantısı - BR# 1'deki düz panelden bodrumdaki STB'ye - çok temiz bir kurulum sağlar.
  • Herhangi bir matris anahtarına ek olarak, uzun mesafeli bölge kapsamı için 18G'ye kadar.
  • Bileşenleri açıp kapatmak ve kanalları değiştirmek vb. için üçüncü taraf kontrol entegrasyonu için kontrol sinyallerini (IR/RS232) taşımak.
  • Halihazırda çalışan kategori kablosunun olduğu ve yeniden mühendisliğin bir seçenek olmadığı güçlendirme işleri için.
  • Ultra uzun mesafeler için

TAM ÖZELLİK SETİ

  • HDMI 2.0(a/b)
  • 18Gbps Bant Genişliği Desteği (BİT Kullanarak)
  • Ultra İnce (0,47 inç/12 mm)
  • 4K60'a kadar 4:4:4 Desteği
  • Tam HDR Desteği (HDR 10 ve 12 Bit)
  • HDR, HDR10+ ve HLG Desteği
  • 4K --> Karışık sistemler için 1080P Aşağı ölçekleme
  • EDID Yönetimi ve EDID öykünmesi
  • Sorun giderme için Tx ve Rx'te yerleşik 4K ve HD Test Modelleri
  • Ethernet Hub Özelliği
  • Tx ve Rx üzerinde 10/100 Ethernet bağlantı noktası
  • Tx ve Rx'te L/R Ses Çıkarma
  • HDCP 2.2 (ve önceki tüm sürümler desteklenir)
  • MSK Geçişi
  • 3D Desteği
  • 1080P'de (Cat6a) 100M (330ft)
  • 4K'da 70 m'ye (230 ft) kadar (4K60 4:4:4, HDR'ye kadar) (Cat6a)
  • Çift Yönlü 48v PoH (HDBaseT Üzerinden Güç, yalnızca bir Güç Kaynağı Gerekli)
  • Kontrol sistemi "geçiş" için I-Pass Özelliği
  • Güvenli IR aktarımı için yerleşik 3-20v koruma devresi
  • Çift Yönlü RS232 Taşıma

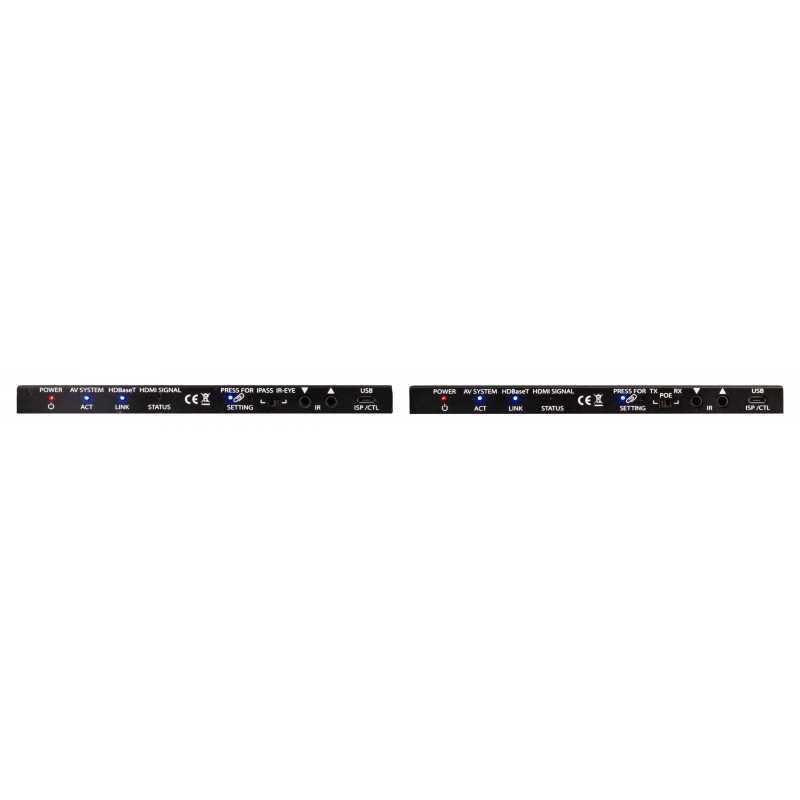

  • LED Durum, Bağlantı, Güç gösterge ışıkları
  • Uzun mesafeli iletim elde etmek için HDMI kablosu yerine tek UTP/STP LAN kablosu (CAT-5E/6A) kullanın.
  • Sıkıştırılmamış PCM 2- Kanal, LPCM 5.1 ve 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, HDMI'da Atmos'u destekler
  • 7KV'ye kadar ESD koruma devresi (Girişler ve Çıkışlar)
  • Cascade yapabilir

Kutuda ne var?

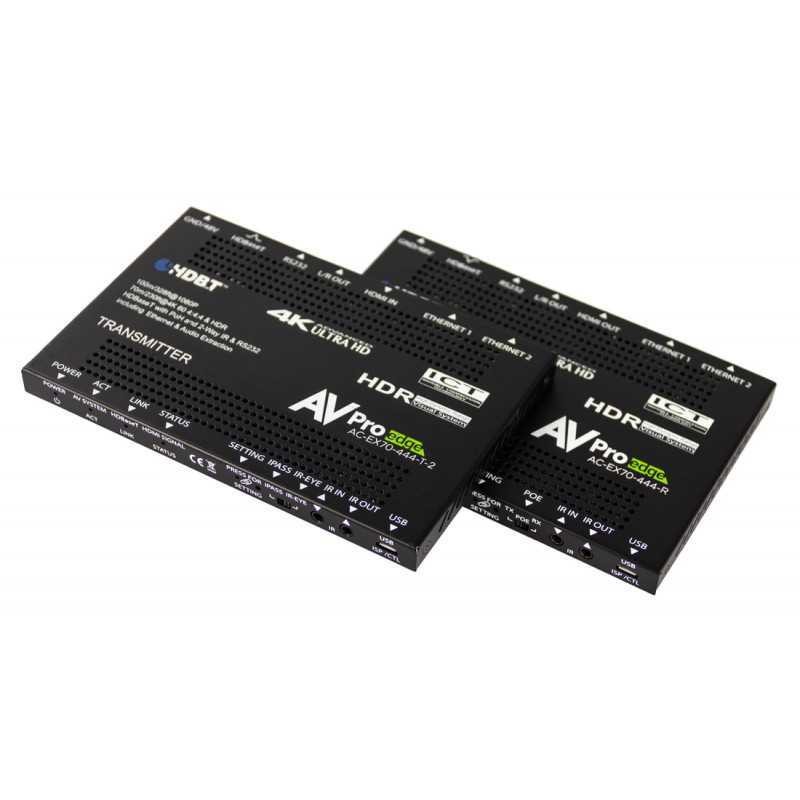

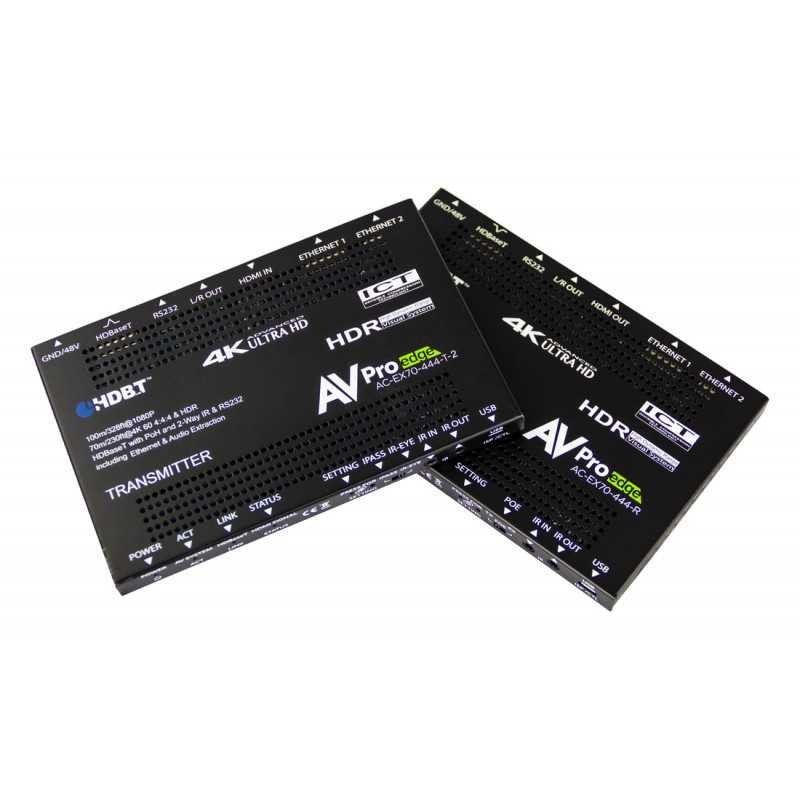

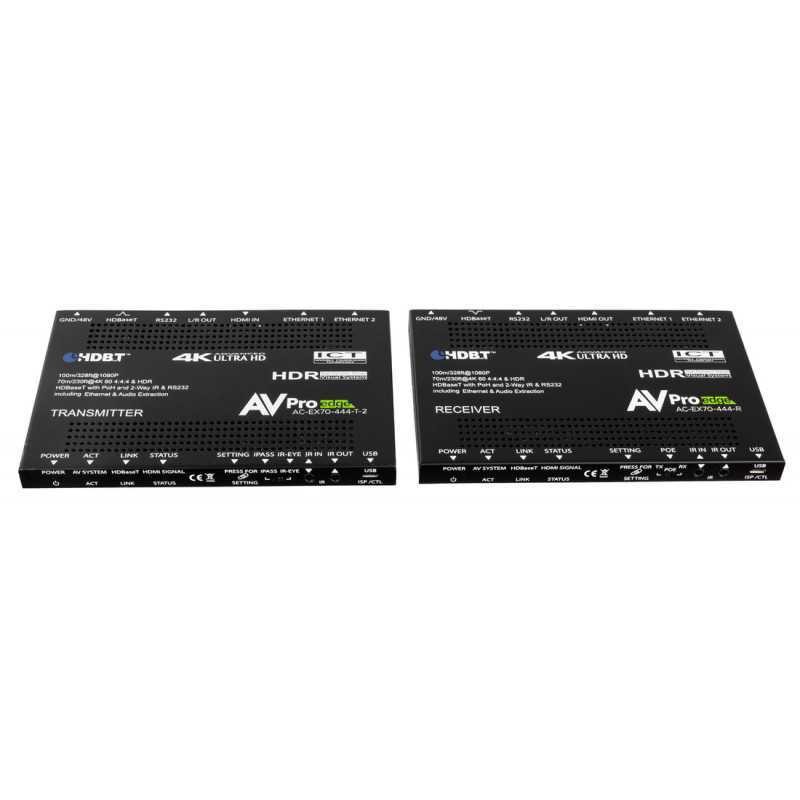

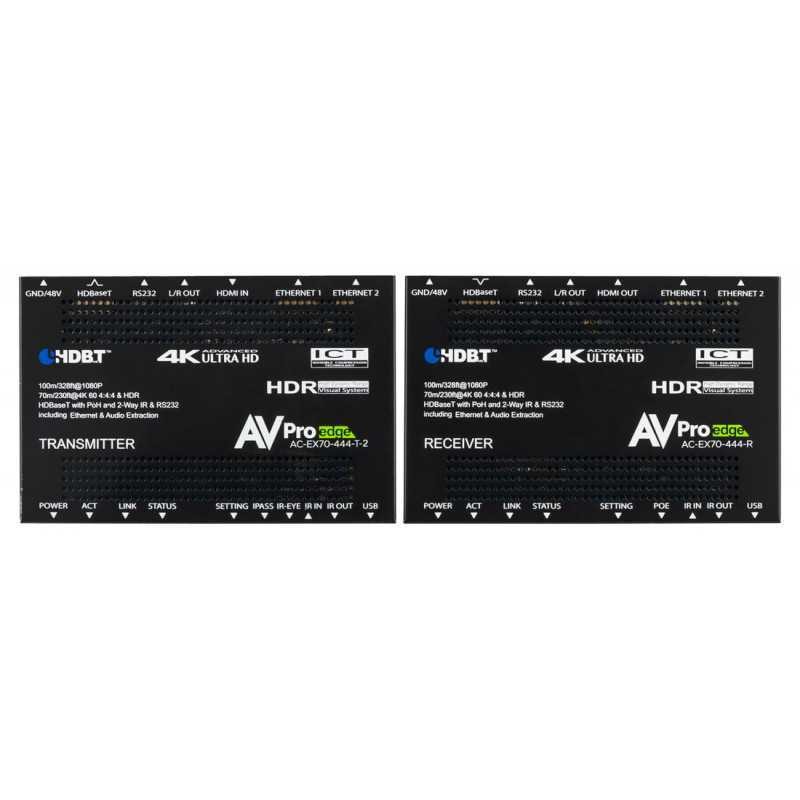

  • AC-EX70-444-T (Verici)
  • AC-EX70-444-R (Alıcı)

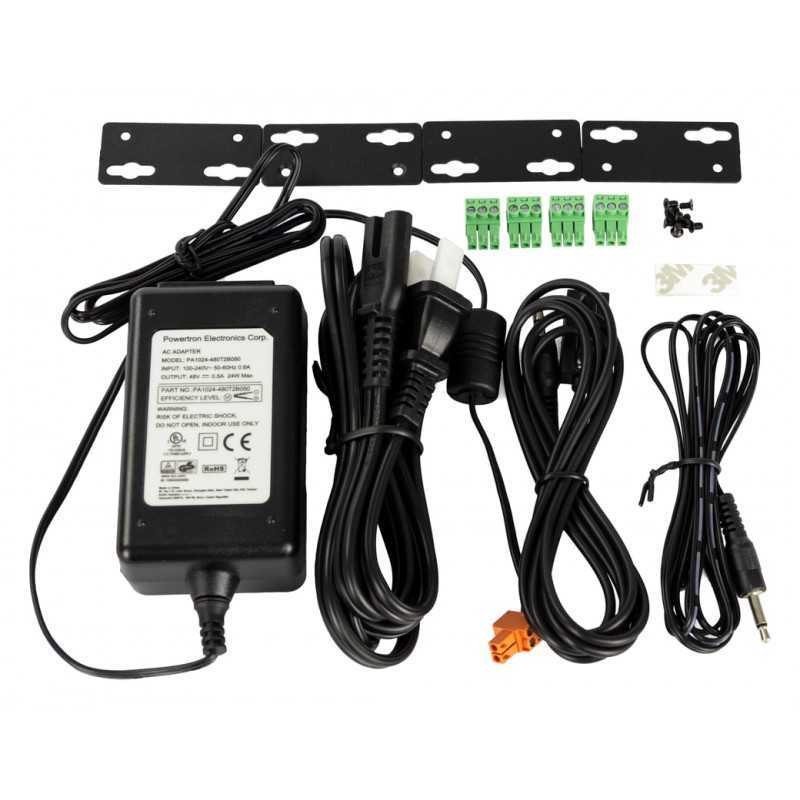

  • 48V Güç Kaynağı (Bir adet verilir)
  • 1 x IR Tx Birimi
  • 1 x IR Rx Ünitesi

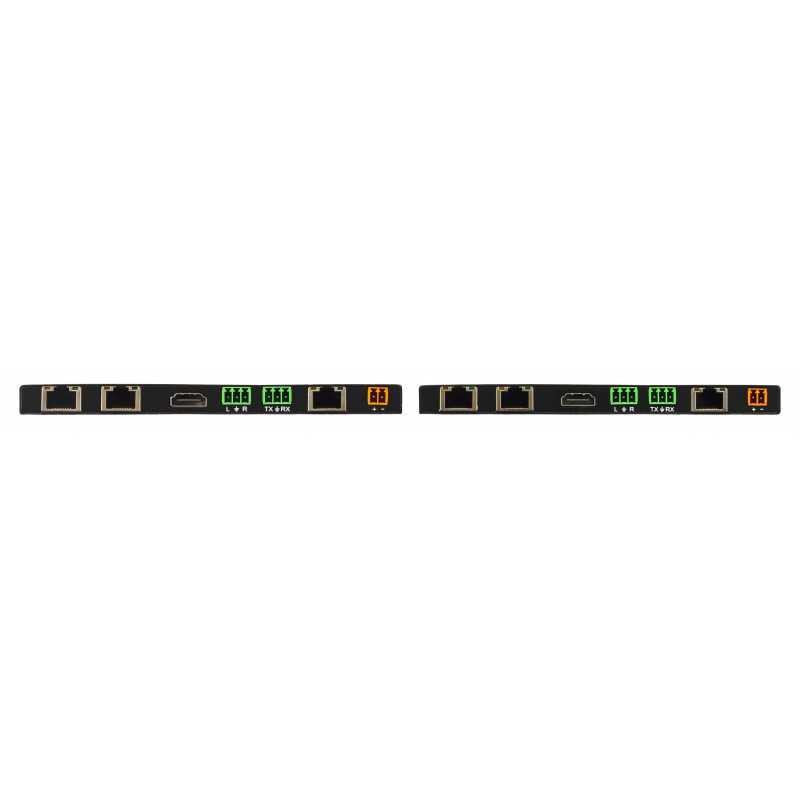

  • Ses ve RS232 Bağlantı Noktaları için 4x 3 Pinli Terminal blokları
  • Montaj Kulakları
*İsteğe bağlı 3Pin - Stereo Ses Kabloları satın alınabilir
